CNN在NLP中的使用

Posted on | In | |

滤波器与卷积核

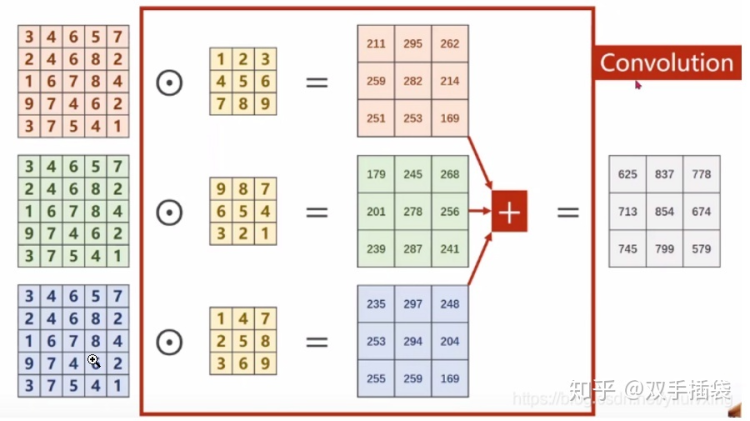

一般在检索卷积神经网络相关资料时都会看到类似的样例图。

这里需要强调的是，滤波器（Filter）和卷积核（Kernel）并非指的是同一样东西，每个通道的数据都需要对应一个卷积核，若干个卷积核总称为滤波器。在图示中，输入图像数据包含3通道，所以对应的卷积核就要包含3个，这3个卷积核组合成为一个滤波器。
滤波器的个数与输出通道数相对应，若假设输入数据通道数为$\bf{C_{in}}$，out_channels为$\bf{N}$，，每个通道需要对应一个卷积核，那么实际上就有$3\bf{N}$个卷积核。以上图为例，模型输入为三通道，对应三个卷积核对每个通道中的数据进行卷积操作，将最终得到的矩阵相加得到最终结果。

Pytorch中的卷积层定义

引包

1
import torch

Conv1d

1
2
3
4
5
6
torch.nn.Conv1d(
    in_channels
    , out_channels
    , kernel_size
    , stride=1, padding=0, dilation=1, groups=1, bias=True, padding_mode='zeros', device=None, dtype=None
)

Conv2d

1
2
3
4
5
6
torch.nn.Conv2d(
    in_channels
    , out_channels
    , kernel_size
    , stride=1, padding=0, dilation=1, groups=1, bias=True, padding_mode='zeros', device=None, dtype=None
)

Con1d和Conv2d的函数定义如上所示，in_channels代表着输入数据的通道数，以图像数据为例，如果输入的是3通道，那么in_channels就要为3，输入数据需要与卷积层通道数对齐。out_channels代表滤波器的个数，kernel_size为卷积核的尺寸。kernel_size、dilation、padding可以设定为整型也可以设定为元组。kernel_size输入为整型$\bf{X}$时，卷积核尺寸为$\bf{X}\times\bf{X}$；当输入为（x，y）时，卷积核尺寸即为$\bf{X}\times\bf{Y}$。padding和dilation输入为整型时，意为对行、对列的padding或dilation均相同；当输入为元组时，代表当前卷积层进行padding和dilation时对行、对列设定不同数值。

卷积层的输入

Conv1D与Conv2D的输入略有不同，输入Conv1d的往往为三维数据，即$(\bf{N},\bf{C_{in}},\bf{L})$，输入Conv2d的数据往往为四维，即$(\bf{N},\bf{C_{in}},\bf{H},\bf{W})$。以$(\bf{N},\bf{C_{in}},\bf{L})$为例，$\bf{N}$代表一个batch中有$\bf{N}$条数据，每条数据的长度为$\bf{L}$，数据的通道数为$\bf{C_{in}}$；$(\bf{N},\bf{C_{in}},\bf{H},\bf{W})$中$\bf{N}$和$\bf{C_{in}}$的含义不变，$\bf{H}$和$\bf{W}$分别代表数据的高度和宽度。在自然语言处理相关任务中，输入数据的维度多为$(\bf{N},\bf{L},Embedding_dim)$，并没有“通道”的概念。

CNN在NLP中的应用

这里我们先假设一组embedding之后的数据，batch大小为3，批中语句长度为12，每个字的embedding_dim为7，共3个滤波器，最终得到的数据如代码块所示。

1
2
3
4
5
6
7
8
9
import numpy as np
import torch
from copy import deepcopy
import torch.nn.functional as F
batch = 2
seq_len = 12
bert_hid_size = 7
output_channel = 3
sequence = torch.tensor(np.random.rand(batch,seq_len,bert_hid_size),dtype=torch.float)

前面介绍了再Pytorch中Conv2d层的输入是四个维度，所以需要将embedding之后的数据升1维，变为（batch，1，len，embedding_dim）。这时可以有两种做法，一种是直接将“1”看作数据的通道数，另一种是将原始数据转变维度，使用seq_len或embedding_dim作为通道数。直接将“1”看作通道数的实现如以下代码块所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
import torch
from copy import deepcopy
conv2d_layer = torch.nn.Conv2d(
    in_channels = 1
    ,out_channels = 3
    ,kernel_size = 3
)
inputs = deepcopy(sequence).unsqueeze(1)
print(f"inputs.shape:{inputs.shape}")
outputs = conv2d_layer(inputs)
print(f"outputs.shape:{outputs.shape}")

# inputs.shape:torch.Size([2, 1, 12, 7])
# outputs.shape:torch.Size([2, 3, 10, 5])

除此之外，还可以将embedding_dim作为通道数进行卷积操作，实现如以下代码块所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import torch
from copy import deepcopy
conv2d_layer = torch.nn.Conv2d(
    in_channels = bert_hid_size
    ,out_channels = 3
    ,kernel_size = 3
#     ,padding = 1
)
inputs = deepcopy(sequence).unsqueeze(1).permute(0,3,1,2)
print(f"inputs.shape:{inputs.shape}")
outputs = conv2d_layer(inputs)
print(f"outputs.shape:{outputs.shape}")

# RuntimeError：Calculated padded input size per channel: (1 x 12). Kernel size: (3 x 3).
# Kernel size can't be greater than actual input size

这里如果没有进行padding操作会报错“其中提到计算出的每个channel输入大小：(1x 12)，kernel大小：(3 x3)，内核大小不能大于实际输入大小”。这是不是可以说明，将embedding_dim作为通道后，在每个channel中的数据实际上是（batch, 1, 1, seq_len），也就是channel把原来的矩阵“掰碎”了？在原始数据中使用维度为768的向量表示一个token，现在在每个通道中，使用一个维度为1的向量代表一个token，换句话说，卷积核的尺寸设置成3，就已经是3-gram模型了？

在这种情况下，kernel_size设计成（1，seq_len）还是（1，int）？如果设计成（1，3）是对应着3-gram模型吗？
这里如果增加了padding，也是可以运行的，结果为torch.Size([3, 3, 1, 12])，这里每个维度代表的含义？第一个3是batch，第二个3是几个滤波器，12代表seq_len，那最终的1可以理解成将每个token的向量转变成了1个数字吗？

对数据进行padding后，上述报错的代码即可执行，实现效果如下代码块所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import torch
from copy import deepcopy
conv2d_layer = torch.nn.Conv2d(
    in_channels = bert_hid_size
    ,out_channels = 3
    ,kernel_size = 3
    ,padding = 1
)
inputs = deepcopy(sequence).unsqueeze(1).permute(0,3,1,2)
print(f"inputs.shape:{inputs.shape}")
outputs = conv2d_layer(inputs)
print(f"outputs.shape:{outputs.shape}")

# inputs.shape:torch.Size([2, 7, 1, 12])
# outputs.shape:torch.Size([2, 3, 1, 12])

这里观察卷积后得到的数据维度可以发现，batch、seq_len、以及升维的channel都没有变，原本7维的词向量缩短为3维。
也可以将seq_len作为channel，程序依旧可以运行，实现如以下代码块所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import torch
from copy import deepcopy
conv2d_layer = torch.nn.Conv2d(
    in_channels = seq_len
    ,out_channels = 3
    ,kernel_size = 3
    ,padding = 1
)
inputs = deepcopy(sequence).unsqueeze(1).permute(0,2,1,3)
print(f"inputs.shape:{inputs.shape}")
outputs = conv2d_layer(inputs)
print(f"outputs.shape:{outputs.shape}")

# inputs.shape:torch.Size([2, 12, 1, 7])
# outputs.shape:torch.Size([2, 3, 1, 7])

这里观察输出结果维度发现，batch、channel、embedding维度没有变，但是原本对应句子长度的数值缩减到3。
torch.nn.Conv1d实现起来与Conv2d差不多，下面两个代码块依次以embedding_dim和seq_len作为通道。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import torch
from copy import deepcopy
conv1d_layer = torch.nn.Conv1d(
    in_channels = bert_hid_size
    ,out_channels = 3
    ,kernel_size = 3
    ,padding = 1
)
inputs = deepcopy(sequence).permute(0,2,1)
print(f"inputs.shape:{inputs.shape}")
outputs = conv1d_layer(inputs)
print(f"outputs.shape:{outputs.shape}")

# inputs.shape:torch.Size([2, 7, 12])
# outputs.shape:torch.Size([2, 3, 12])
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import torch
from copy import deepcopy
conv1d_layer = torch.nn.Conv1d(
    in_channels = seq_len
    ,out_channels = 3
    ,kernel_size = 3
    ,padding = 1
)
inputs = deepcopy(sequence)
print(f"inputs.shape:{inputs.shape}")
outputs = conv1d_layer(inputs)
print(f"outputs.shape:{outputs.shape}")

# inputs.shape:torch.Size([2, 12, 7])
# outputs.shape:torch.Size([2, 3, 7])

所以说使用CNN进行NLP相关任务的时候最重要的一个原则，需要沿着embedding_dim那个维度进行卷积，例如输入为（batch，len，dim）时（4维时同理），将dim作为通道数，即（batch，dim，len）每个通道内形状为（1，len）相当于原来的embedding被“降维”成了一个数，此时kernel_size设为（1，3）则是一个3-gram模型。
也有许多博客说Conv1d和Conv2d的区别在于卷积的方向，Conv1D的卷积方向是一维的，只能一个方向，Conv2D的卷积方向是二维的，横着卷完竖着卷。但是在处理文本数据时，理论上应该把每个词的词向量完整的包含在卷积核中，对于一个（batch, len, embedding_dim）的矩阵，卷积核尺寸应该类似于（height, embedding_dim），这时卷积的方向不也是只能向下了嘛？
上述的方法的确可以使用CNN对文本embedding后的矩阵进行运算，但是存在一个比较严重的问题就是模型很难做深。
